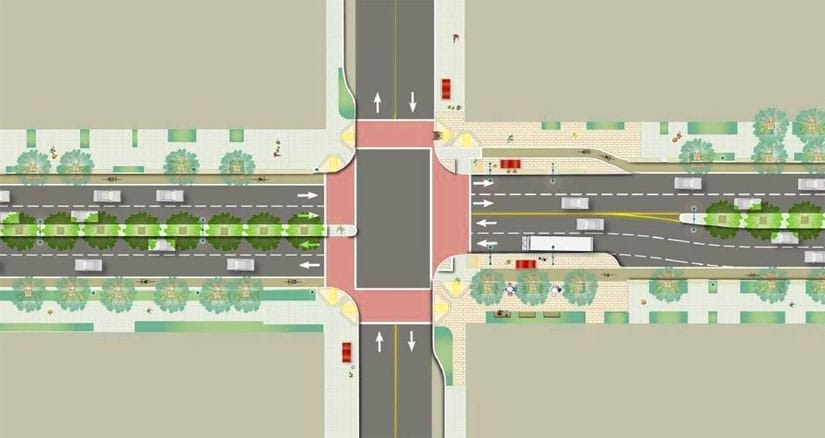

L’externalisation des plans d’améliorations publiques est également un contenu courant dans les services de conception de génie civil. Il peut être appelé sous un autre nom comme Plans d’amélioration hors ligne ou Plans d’amélioration des rues.
Les plans d’améliorations publiques externalisés comprennent souvent les caractéristiques suivantes :
un. Préparé sur des feuilles en D de 24 « x 36 »
b. Toutes les tailles de lettrage min. 0,1"
c. Les feuilles sont numérotées consécutivement
d. La ligne de démarcation du projet est sombre, épaisse et de type ligne grasse
e. La ligne de priorité est sombre, en gras, continue, de type ligne grasse
f. La ligne de servitude proposée est en caractères gras, de type pointillé
g. La ligne de servitude existante est légère, de type ligne pointillée
h. La ligne topographique proposée est en gras, de type ligne continue (avec le numéro d’élévation)
L La ligne topographique existante est légère, de type ligne pointillée (avec n° d’élévation)
j. Les lignes topographiques sont lisses et continues jusqu’à au moins 50 pieds au-delà des limites du projet
k. Tous les arbres et structures à l’intérieur et à 1DO-pieds des limites du projet sont montrés
I. Les indicateurs de flèche de pente doivent pointer vers le bas de la pente
m. Bloc de révision sur toutes les feuilles.
un. Le cartouche doit être représentatif des exigences de la ville.
b. Le bloc de titre indique : « Plans d’améliorations publiques pour le nom du projet »
c. Avis d’alerte d’excavation
d. Nom et adresse municipale du lotissement ou du projet dans le cartouche
e. Vérifier les notes d’amélioration de la norme actuelle
f. Vérifier les notes d’eau et d’égout actuelles
g. Carte des environs (montrant le site, l’autoroute la plus proche, les routes, la flèche nord, les limites de la ville)
h. Carte clé (montrant la couverture globale de la feuille d’améliorations, les limites du lotissement, l’échelle, les lignes de lot, la légende de la carte clé, de courtes descriptions légales, les travaux hors site, les installations existantes ou proposées, l’emplacement des bornes d’incendie, les flèches de pente de la rue, la flèche nord, les services d’eau et d’égout et toute autre information pertinente)
i. Une carte clé est requise sur les plans d’amélioration de plusieurs feuilles
j. Index de la feuille
k. Certificat d’ingénieur avec signature et cachet
j. Légende complète détaillant les travaux existants et proposés et la référence
aux dessins standard de la ville.
k. La légende doit indiquer « DESCRIPTION », « SYMBOLE » et « QUANTITÉ ».
AXA Engineers est spécialisé dans les services de conception en génie civil, notamment externaliser les plans d’améliorations publiques Services. Grâce à notre gamme de logiciels techniques de CAO et de génie civil 3D, nous pouvons donner vie à un concept de conception initial ou préparer les plans détaillés nécessaires au processus d’approbation du projet et de la construction avec d’excellentes performances et un prix rentable.
